Sonoma D12 GPS NTPタイムサーバー
Meridian II GPS 時刻周波数標準
Tycho II GPS 時刻周波数標準



耐候性GPS受信用アンテナ


2019年7月17日更新

WS3978D
従来の付属品

Aero
GPSタイムサーバー
と周波数標準に
標準付属

MARINE II
オプション
VIC100
オプション
VIC100 CCAH32NT24
フィルター付
オプション

外形寸法直径60mm 高さ21mm(円盤部) 直径76.2mm 高さ83mm
直径90mm 全高 60mm 直径90mm 全高 128mm 直径90mm 全高 128mm
重量50g227g160g 187g

200/295 +/-20g

取り付けネジ
1.0-14UNS-2A1.0-14UNS-2A 1.0-14UNS-2A 44mm pipe
コネクタTNCメスTNCメスTNCメス TNCメス Nメス
ダークグレー BK1334ライトグレー 白+青
周波数 L1 1575.42 +/- 1.023MHz
1572.5 - 1578 MHz
L1 1575 +/- 10MHzL1 1575.42 +/- 1.023MHz L1 1575.42 +/- 1.023MHz L1 1575.42 +/- 1.023MHz
インピーダンス50オーム50オーム50オーム 50オーム 50オーム
VSWR1.5以下 2以下2.5以下 1.5 typ., 2.5以下 1.5 typ., 2.5
偏波右回転偏波右回転偏波右回転偏波 右回転偏波 右回転偏波
総合利得40dBi typ40dBi typ30dBi min 38dBi min 34dB typ., 27dB min
@90deg. elevation
水平指向性360度360度360度 360度 360度
垂直指向性 @90度 3dBic
@20度 -2.0dBic
0~90度
0~90度 0~90度 0~90度
利得 天頂3dBic

4dBic

5.5 typ. 3.0typ 3.0typ
利得 地平-2.0 dBic @ 20度

-9dBic

-10 min -10 min -10 min
同軸比 4dB @90度
6dB @20度
1.5 dB max.3dB typ. 3dB typ. 3dB typ.
フィルター37dB(+/-30MHz)

30dB (+/-40MHz)
60dB (+/-60MHz)

35dB(+/-95MHz) 3段 60dB(+/-50MHz) 65dB typ. @1559.42,1625MHz
NF0.5dB typ.2.5dB max1.5dB typ. 2.0dB max 1.8dB typ. 2.2dB max 4dB typ., 5dB maxx
群遅延
<2ns pk-pk
1575.42MHz +/- 1MHz



電源電圧2.7 - 5.5V 5 - 18V
5 +/- 0.5V 5 +/- 0.5V 5 +/- 0.5V
電源電流15mA 50mA max
22mA min. 32mA max 20mA typ. 27 mA max. 23mA typ. 30 mA max.
運用時温度 -40 ~ +85℃ -55 ~ 85℃
-30 ~ +80℃ -40 ~ +85℃ -40 ~ +85℃
保存時温度-45 ~ +85度
-40 ~ +80度 -45 ~ +90度 -45 ~ +90度
湿度40 ~ 95%
40 ~ 95% 40 ~ 95% 40 ~ 95%
雷サージ


IEC61000-4-5 Level4
材質GE Lexan EXL9330Weatherable Polymer
レドーム:ポリカーボネート
ベース: アルミダイキャスト
レドーム:ポリカーボネート
ベース: アルミダイキャスト
データシートWS3978

AeroAntenna

MarineII VIC100 日本語ページ VIC100

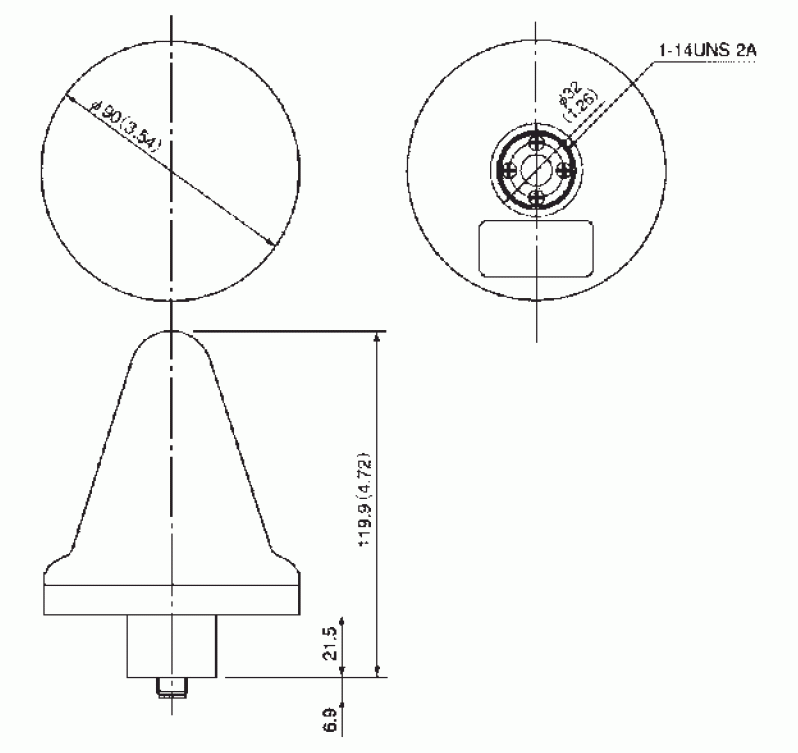

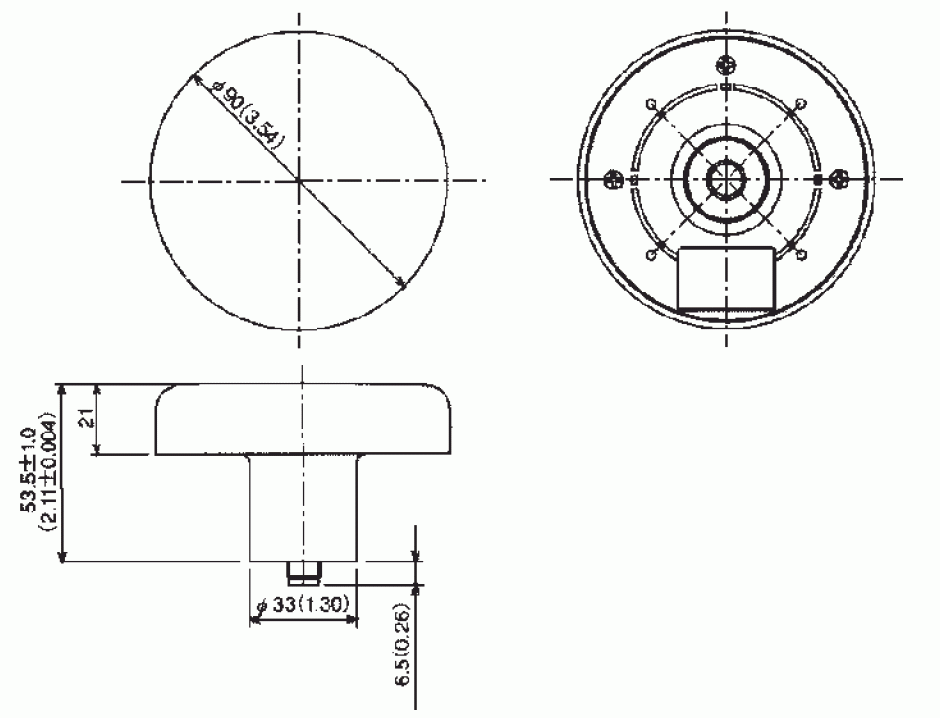

外形図 WS3978 AeroAntenna
MarineII VIC100 VIC100
付属 従来Sonomaに付属

Sonoma と
Meridian II に付属

Tempus LXに付属
特徴 小型

群遅延特性

    近隣する携帯基地局によるGPS受信障害への対応

屋外GPSアンテナの組み立て

豊富なアンテナオプション
