Fast Etehrnet メディアコンバータ
スタンドアロン、非管理型
 |
- 100Base-TX to 100Base-FX/LX/BX/EX/ZX 光ファイバメディアコンバータ
- ネットワークの距離を最長120Kmまで延長
- SC, LC 及び ST型 コネクタに対応
-
高度な診断機能:リンク・パススルー、ファイバ障害通知、ループバック
|
パールシステムズ社のスタンドアロン型、多機能ファーストイーサネットコンバータは、UTP(メタル線)を光ファイバケーブルにメディア変換します。 UTPネットワーク上の光ファイバポートを持たない既存機器を光ファイバ接続できるように変換することで、経済的に機器の継続使用ができます。またネットワーク機器間の距離も延長が可能になります。 とモジュールで構成します。
ネットワーク管理者にとって、拡張機能が実装されているメディアコンバータは、ネットワークの構築あるいはネットワークの障害対応に最適な選択肢となります。両端のリンクが完全に透過的で、Auto-Negociation, Link Pass-Through, Far-End Fault, Auto-MDIX、及びPause
の機能は、さらに効率的な障害対応が可能になり、現場での保守を容易にします。パールメディアコンバータのこれらの機能は、コストと時間の削減、ワールドワイドの技術サポートと生涯保証の提供により、ネットワーク管理者にとって最適な選択といえます。 |
機能概要 |
オートネゴシエーション:
|
パールメディアコンバータは、Fast-Ethernet 100Base-Tx インターフェースで、オートネゴシエーションをサポートします。
|
リンクパススルー Link-Pass-Through:
|
100Base-TX(UTP側)の受信状態を100Base-FX(光側)の送信ポートに送り、光側に接続されている機器に透過的に見えるようにします。さらに、Far-End Fault機能が有効であり、Far-End Faultを検出した場合は、メディアコンバータは、100Base-TXの送信を中断することできます。Far-End Faultと共にリンクパススルー機能を使用することで、障害が発生した場合のデータ損失を最小現にすることができます。障害が発生した場合、終端機器は、トラブルシュートを容易にできるよう障害の表示をします。 |
自動判別MDIX Auto-MDIX:
|
自動判別MDI/MDI-X、UTP側に接続される機器ポートの種類を自動判別し切替えを行うのでケーブル(ストレートまたはクロスケーブル)の違いを意識せずにメディアコンバータに使用することができます。 |
ファーエンドフォールト
Far-End Fault(FEF):
|
メディアコンバータは、IEEE802.3標準のFar-End Faultを実装しており、100Base-FX光接続での遠隔障害状態の表示と検出する機能があります。Far-End Faultが有効であり、100Base-FX光接続で受信障害が検出される場合、メディアコンバータはFar-End Fault信号を100Base-FX光ポートに送信します。メディアコンバータは常に100Base-FX光接続を監視しています。メディアコンバータがFar-End Fault信号を受信する機能は、Link-Pass-Throughのスイッチ設定に依存します。 |
ポーズPause( IEEE802.3x): |
Pause信号は、2つの装置間で、片方の装置が過負荷になると、データ送信を一時的に中断する、IEEE802.3xの機能を持っています。 Fast Ethernetメディアコンバータは、100Base-TX銅線接続でのポーズネゴシエーションをサポートしています。 |
VLAN: |
メディアコンバータは、VLANタグパケットをサポートします。 |
|
機器仕様 |
電源仕様
|
6-30vDC(12VDC標準)、167mA、2.0ワット;電源コネクタ:5.5mm x 9.5mm x 2.1mm バレルソケット
|
電源アダプタ
|
100-240V AC、安定化DCアダプタ |
ケーブル
|
100Base-TX : RJ45 CAT5,EIA/TIA 568A/B またはそれ以上
光ケーブル:マルチモード62.5/125、50/125、85/125、100/140 micron、シングルモード:9/125micron
(ITu-T 625) 磁気分離:1.5kv |
ビットエラーレート
|
<10-12 |
環境仕様 |
動作温度:0℃~50℃;保存温度:-25℃から70℃ 動作湿度:5%から90% (結露なきこと) 保存湿度:5%から95% (結露なきこと)
動作高度:3048mまで
|
熱量 |
6.8 BTU/hr |
MTBF
|
電源アダプタなし:595,000hr 電源アダプタあり:333,000hr (MIL-HDBK-217-FN2@30℃による) |
取り付けマウント
|
オプション; Dinレールキット、ラックマウントキット |
諸元 |
80(W)x80(D)x26(H)mm, 0.3Kg 梱包170x280x70 |
認証規格 |
エミッション:FCC part15 Class B, EN55022 Class B: CISPR 22 Class B EN61000-3-2
イミュニティ:EN55024 電気安全:UL60950-1, EN60950,CE;レーザ安全:EN60825-1:2007 ; 光送信部は、Class1レーザ安全要求(IEC-60825 FDA/CDRH基準)に適合しています。
21CFR1040.10と21CFR1040.11に準拠しています。
|
環境認証
|
Reach、RoHS、WEEE準拠6.8 |
その他
|
ECCN: 5A991A, HTSUS番号;8517.62.0050; パール社限定生涯保証 |
|
アプリケーション |

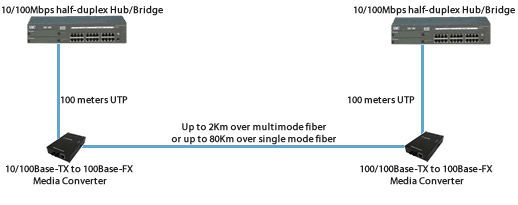

アプリケーション例1
|
100Base-TX仕様のスイッチ間のネットワークの距離を延長 |
メディアコンバータを対向で使用し光ファイバで最長120Kmまで延長します |
 |
|

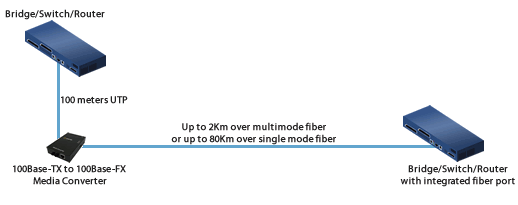

アプリケーション例 2
|
UTP仕様のスイッチを光ファイバスイッチに相互接続 |
UTPケーブルのスイッチポートと光ファイバポートを持つスイッチ間を相互接続します |  |
|

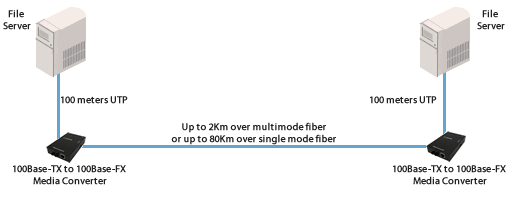

アプリケーション例3
|
2台のリモートサーバを直接接続 |
メディアコンバータを対向で使用し光ファイバで最長120Kmまで延長します |
 |
|

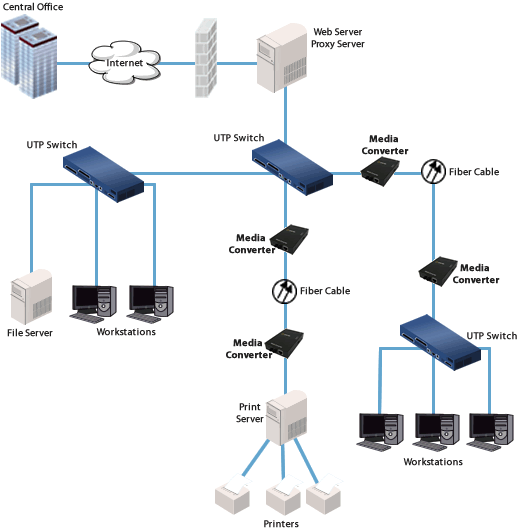

アプリケーション例4
|
光ファイバネットワークの企業設備の構築 |
既存のUTP仕様の機器を最新機器に置き換える事無く、光ファイバネットワークを企業ネットワーク設備として構築 |  |
|
シングルモード/シングルファイバ |
シングルストランド光ファイバによるメタルポートの接続(”Bi-Directional” BiDi とも言われます)
シングルストランド光ファイバを使用する場合は、銅線から光ファイバに変換するために1組のシングルファイバメディアコンバータが必要です。Perle Systems社のシングル光ファイバメディアコンバータは、”Up/Down”モデルとも言われます。たとえば、下図のようにS-100-S1SC20U( “Up”)とS-100-1SC20D (“Down”)は、1組として使用しなければなりません。”Up”側は1310nmの信号を送信し、1550nmの信号を受信します、送信/受信を別々の波長で扱うため“Down”側はこれに適合していなければなりません
|
|
|
|
S-100-S1SC20U ("UP")
|
S100-S1SC20D ("DOWN")
|
|
シングルモード光ファイバメディアコンバータの多くは、2個のコネクタ、あるいは2本の光ファイバのタイプで、1本の光ファイバは、送信に使われ、他の1本は受信に使われます。送受信リンクを合わせるために物理的にクローズされています。しかしながら、コスト削減のため、または利用できる光ファイバの制限などがあり、WDM技術が利用されることがあります。WDMは、別々の送信と受信周波数を使用しシングルストランド光ファイバで通信します。Wavelength Division Multiplexing(WDM)、波長分割多重スプリッタによって、1310nmの光パスと1550nmの光パスが分割され、各波長間で相互干渉することなく同時に多くの波長を送信/受信することができます。シングルストランドファイバを使う場合は、1組の“UP”と“Down”メディアコンバータが必要です。
パールシステムズ社は、豊富なシングルファイバ用の“UP/Down”メディアコンバータをご提供します、10Base-T, Fast Ethernet, Gigabit, など、光変換の要求が非管理型あるいは管理型、スタンドアロン型、あるいはモジュラ型、ネットワークの距離が20Kmあるいは120Kmなど、パールシステムズ社は、最適なメディアコンバータをご提供します
|
|
製品型式 一覧: |
非管理型ースタンドアロンメディアコンバータ : Fast Ethernet to Fiber
|
型 式 |
コネクタ |
規 格 |
送信(dBm) |
受信(dBm) |
出力(dBm) |
波長 |
ファイバタイプ |
動作距離 |
Min |
Max |
Min |
Max |
バジェット |
(nm) |
S-100-M2ST2 |
Dual ST |
100Base-FX |
-20.0 |
-12.0 |
-31.0 |
-14.0 |
11.0 * |
1310 |
MMF |
2Km |
S-100-M2SC2 |
Dual SC |
100Base-FX |
-20.0 |
-12.0 |
-31.0 |
-14.0 |
11.0 * |
1310 |
MMF |
2Km |
S-100-M2LC2 |
Dual LC |
100Base-FX |
-20.0 |
-12.0 |
-31.0 |
-14.0 |
11.0 * |
1310 |
MMF |
2Km |
S-100-S2ST20 |
Dual ST |
100Base-LX |
-18.0 |
-7.0 |
-32.0 |
-3.0 |
14.0 |
1310 |
SMF |
20Km |
S-100-S2SC20 |
Dual SC |
100Base-LX |
-18.0 |
-7.0 |
-32.0 |
-3.0 |
14.0 |
1310 |
SMF |
20Km |
S-100-S2LCT20 |
Dual LC |
100Base-EX |
-15.0 |
-0.0 |
-34.0 |
-5.0 |
19.0 |
1310 |
SMF |
20Km |
S-100-S2ST40 |
Dual ST |
100Base-EX |
-5.0 |
-0.0 |
-34.0 |
-3.0 |
29.0 |
1310 |
SMF |
40Km |
S-100-S2ST40 |
Dual ST |
100Base-EX |
-5.0 |
-0.0 |
-34.0 |
-3.0 |
29.0 |
1310 |
SMF |
40Km |
S-100-S2ST40 |
Dual ST |
100Base-EX |
-5.0 |
-0.0 |
-34.0 |
-5.0 |
29.0 |
1310 |
SMF |
40Km |
S-100-S2ST80 |
Dual ST |
100Base-ZX |
-5.0 |
-0.0 |
-34.0 |
-3.0 |
29.0 |
1550 |
SMF |
80Km |
S-100-S2SC80 |
Dual SC |
100Base-ZX |
-5.0 |
-0.0 |
-34.0 |
-3.0 |
29.0 |
1550 |
SMF |
80Km |
S-100-S2LC80 |
Dual LC |
100Base-ZX |
-5.0 |
-0.0 |
-34.0 |
-5.0 |
29.0 |
1550 |
SMF |
80Km |
S-100-S2ST120 |
Dual ST |
100Base-ZX |
-0.0 |
-5.0 |
-35.0 |
-3.0 |
35.0 |
1550 |
SMF |
120Km |
S-100-S2SC120 |
Dual SC |
100Base-ZX |
-0.0 |
-5.0 |
-35.0 |
-3.0 |
35.0 |
1550 |
SMF |
120Km |
S-100-S2LC120 |
Dual LC |
100Base-ZX |
-0.0 |
-5.0 |
-34.0 |
-5.0 |
34.0 |
1550 |
SMF |
120Km |
シングルストランド ファイバ機種 :("UP"と"DAWN" 機種を対向で使用します)
|
型 式 |
コネクタ |
規 格 |
送信(dBm) |
受信(dBm) |
出力(dBm) |
波長 |
ファイバタイプ |
動作距離 |
Min |
Max |
Min |
Max |
バジェット |
(nm) |
S-100-S1SC20U |
Single SC |
100Base-BX |
-14.0 |
-8.0 |
-32.0 |
-3.0 |
18.0 |
1310 1550 |
SMF |
20Km |
S-100-S1SC20D |
Single SC |
100Base-BX |
-14.0 |
-8.0 |
-32.0 |
-3.0 |
18.0 |
1550
1310 |
SMF |
20Km |
S-100-S1SC40U |
Single SC |
100Base-BX |
-8.0 |
-3.0 |
-32.0 |
-3.0 |
25.0 |
1310 1550 |
SMF |
40Km |
S-100-S1SC40U |
Single SC |
100Base-BX |
-8.0 |
-3.0 |
-32.0 |
-3.0 |
25.0 |
1310 1550 |
SMF |
40Km |
メディアコンバータの最短距離は2mです。 *62.5/125μm 光ファイバ使用時
メディアコンバータ アクセサリ |
4DINレールアマウント
|
DIN レール取り付け金具
|
MCSM
|
スタンドアロン型メディアコンバータ壁取り付け金具 |
