GPS信号光ファイバー延長モジュール
OpticalZONU よくある質問と回答集 FAQ

データシート

ビルディング内部や地下街にGPSアンテナからの信号を引き込みたい場合に使用する、光GPS信号リンク機器です．RF over Fiber (RFoF) テクノロジーにより，GPS(L1/L2含む)に限らず20MHｚから3GHzまでの信号を光ファイバーで延長することができます． 送受信機にはそれぞれ光ファイバコネクタ,RFコネクタ,DB9コネクタが装備されており，DC12V電源で動作し，GPSアンテナに電源を供給します．

送信モジュールに接続されたGPSアンテナが故障あるいは同軸ケーブルの切断が起こると，受信モジュールの信号出力コネクタのアンテナ模擬が停止し，GPS受信機にGPS受信アンテナ系統に不具合が生じたことを伝えます（OpticalZONU社特許）．

基本は送受1対1で使用します，デイジーチェーン接続して複数の受信機で1台のGPSアンテナと送信機を共有できます．

1対1構成

1対N デイジーチェーン構成

堅牢な防塵ケース入り（防水ではありません）
外形寸法: 76.2mm x 127mm x 31.75mm
重量: 340g
帯域幅： 30 MHz ～ 3.0 GHz （全てのGPSバンド L1/L2含む）
広ダイナミックレンジ High Spurious Free Dynamic Range (SFDR)
運用時温度 -40C ～ +75C
光出力自動制御
コネクタ ： SMAメス
最大入力 ： +10dBm ＠ 50Ω
LNA 内蔵
光コネクタ ： SC/APC (FC/APC オプション)
CWDM Wavelength Lasers
シングルファイバー多重 WDM 機能
オプション拡張帯域 10 KHz ～ 3.3 GHz
マルチモードファイバー互換
直流電源入力電圧範囲 ： +18 V ～ +30 V
バイアスT内蔵 : アンプ内蔵アンテナに5V電源を供給

オプション
MGA (Manual Gain Adjust) ドライバを使いゲイン手調整できるオプション
DB9コネクタにRS232オプションを追加可能
DB9コネクタにアラーム出力とレーザー出力監視機能

Part No. A13-GPS-D31-AS-SL GPS Fiber Optic Transmitter
Part No. A23-GPS-00-AS-S GPS Fiber Optic Receiver
Part No. 350-1212-08 AC to DC External Power Supply

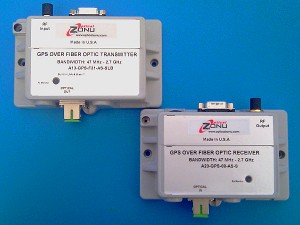

GPS信号光ファイバー延長 送信モジュールと受信モジュール

GPS信号光ファイバー延長 送信モジュールのGPSアンテナコネクタと電源接続部

GPS信号光ファイバー延長 送信モジュールの光ファイバー接続部

GPS信号光ファイバー延長 受信モジュールの光ファイバー接続部


GPS信号光ファイバー延長 受信モジュールのGPS信号出力と電源接続部
