F1-30
小型フォーム・ファクター(SFF) + PCIe/104アーキテクチャ、Core i7堅牢COTS コンピューター

  • Intel®第三世代Core- i7 プロセッサー搭載 堅牢COTS コンピューター
  • NVIDIA®GPU GT730M(CUDA 384)、4画面表示対応(DP x 4)
  • 堅牢モジュラー筐体+スタック式PCIe/104 I/O カード拡張
  • MIL-STD-1275/704/DO-160準拠28V DC (電圧トランジェント[過度現象]保護設計)
  • MIL-STD-810G/DO-160/MIL-461F準拠、 耐温度衝撃、振動、 湿度/EMI/EMC保護設計
  • IP65準拠 堅牢アルミ筐体+MIL-DTL-38999コネクター/M12 Phoenix Contact
  • 動作温度: -40°C ~75°C
製品概要
PCIe/104は、システムのスタック(積重ね)を目的として設計され、LPC、SPI、フィールドバス対応で、PCI-Express、 イーサネット、SATA、 USBを搭載、一般電圧規格での動作が可能な設計となっています。

StackPCは、FPEコネクター、StackPWRコネクターによる接続と積重ねで構成されたシステムで、COMアプリケーションのスタック型モジュールが特徴となっています。

StackPCは、COMアプリケーション(階層型コンピューター-オン-モジュールの[メイン・ボードとの]連結) やSBC 拡張(異なるフォーム・ファクターのシングル・ボード・コンピューター用の拡張バス)など、異なるアーキテクチャとの組み合わせが可能となっています。

パフォーマンス・レベル、スケーラビリティなどの需要の理由からPCI Expressが採用されています。現代のコンピューター使用に必要不可欠な長距離データ・インターコネクト規格、イーサネットを採用、バンド幅におけるスケーラビリティと需要の観点からストレージ・インターコネクトとしてSATAを採用しています。

StackPCの主要規格であるPC/104、3.5インチEPIC/EBXファーム・ファクターを採用、StackPC上のPCIe/104 バンク1のシグナル(同類のコネクター/類似のピンアウト)を通し、高い互換性を引き出しています。

StackPCは、パラレル・バス・インターフェース利用のスタック式アーキテクチャ上で高速シリアル・インターフェースにおけるポイント・ツー・ポイントの課題に対処できるように設計されています。StackPCはSBC拡張やコンピューター・オン・モジュールなどに最適なシステムとなるように設計されていると共に、今後予想されるより高速なインターフェースにも対応できるように開発されました。

従来のシステムと異なり、最新の組込みソリューションには豊富なI/Oインターフェースの搭載が不可欠となっています。システム・ロジックにおいて、毎年より多くのI/Oインターフェースに対応できる新しいプロセッサーモジュールが開発されています。これに対応して、StackRackも自社製品に、より多くのインターフェース・コネクターやペリフェラル・モジュールの追加を行ってきました。フォーム・ファクターの小型化によって、I/Oインターフェースやコンポーネントの搭載が制限されますが、スタック式のシステムによって豊富な種類のI/Oとコンポーネントの搭載を可能にしています。 スタック式モジュールは、苛酷な環境下でも高いパフォーマンスを発揮、高い頑健性を持った密封筐体によって衝撃や腐食からシステムを保護します。筐体の密封性を高めるために、フラット・ケーブルを用いたI/Oインターフェースを機器前部に集中させた設計が施されています。

システム上のスペース確保のために、I/OインターフェースはI/Oモジュールに纏めて搭載され、不要なインターフェース・コネクターを排除、ピンヘッダに置き換えることで、必要なコンポーネント搭載のための空間を確保しています。これにより、製造コストを減らしモジュールの柔軟性を高めていると共に、ケーブルの使用を最低限に抑えることで、データ転送能力の向上や磁気ノイズを減少、システム全体の総合的な効果を高めています。端末インターフェース・モジュールには必要最低限の標準インターフェース・コネクターが搭載され、コスト面と効率面におけるソリューションが備えられています。

PCIe/104は、ベースとなるPC/104に互換性を持っていると共に、 PC/104-Plus, PCI/104, PCI/104-Expressモジュールにも対応しています。 StackPC とPC/104間の互換性はAppendix Bをご覧ください。
構成

StackPC構成(例):
SK509: マルチI/Oインターフェース
SK401: 2.5” SSD/mSATA
SK506: GbE x4
SK210: Nvdia GT730M
OXY5535B: Intel Core i7/オンボード32GB SSD/XR-DIMM 8GB
SK704: 9-36V DC入力


M12コネクター
F1スタックPCにはM12止めねじ型のプラグが採用、システムの輸送時や非動作時にコネクター部分を保護するカバーによって、信頼性を高めています。IP65/IP67だけでなくIP69準拠のプラスチック製もしくは金属製の密封カバーで機器の頑健性を高めます。

IP67準拠のインターフェースには、止めねじ型のプラグに密封カバーが取り付けられ、内部の配線はバンドによって固定することにより機器の信頼性が大幅に高められています。インターフェース用のチェーン付きの密封カバーは、コネクターのピン数に関係なくどのタイプのコネクターにも対応し、産業分野などでの過酷な環境下でも高い安定性と信頼性の発揮を可能にします。

アクチュエーターケーブル取付け用ツール タイトなプラグ接続のために、取付け用のツールの使用を推奨しています。M12円形プラグイン・コネクターへの取り付け(アダプターの挿入も含む)の際、ドライバーやプラグ用締め具を利用で、プラグの密着性を向上させることができます。特に配電盤へのコネクター接続の際などに、プラグ用締め具の利用が推奨されます。F1採用のM12コネクターは、ローレット加工が施された六角形のステンレス素材で、腐食などの影響を受けることなく、インターフェースを保護します。

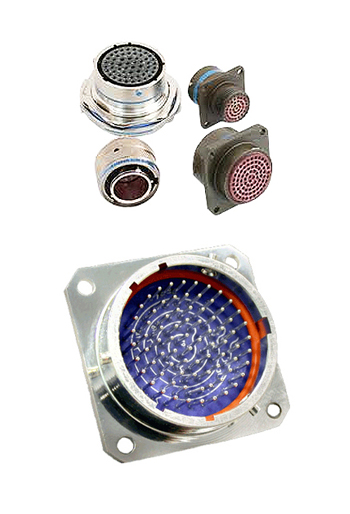

M25 MIL-DTL 38999
MIL規格準拠製品、MIL-DTL-38999は、耐腐食、軽量設計で、高いパフォーマンスを発揮します。Amphenol 社製Tri-Startシリーズには以下の特徴があります。
  • 軽量 - 17% – 70% 軽量化(アルミ製との比較:17–40% 軽量) (ステンレス製との比較60–70% 軽量) 金属素材の重量比較は23ページの図をご覧ください。

  • 耐腐食性 - MIL-DTL-38999オリーブドラブ カドミウムメッキ (-65°C ~175°C)、無電解ニッケルメッキ (-65°C ~200°C)、金属素材は塩水飛沫からの永久的な耐久性を持ち、両者ともに2000時間に及ぶ塩水飛沫耐久試験が行われ、耐腐食性が証明されています。

  • 耐久性 - 1500回以上の嵌合耐久試験が行われています。 (コンタクトではなく、嵌合)

  • 長寿命コンタクト - MIL規格準拠のメッキ技術加工のコンタクトは、1500回以上の嵌合耐久試験が行われています。

  • BACC63CT、BACC63CU規格認証
スペックシート
モデル F1-30
システム CPU Intel® 第3世代 Core™ i7 プロセッサー
チップセット Intel® QM77
メモリー 1 x DDR3 1333/1600MHz XR-DIMM 8 GB
ストレージ HDD/SDD support 2.5" SSD x 1
mSATA SSD バックアップストレージ x 2
I/O インターフェース タイプA (Amphenol D38999コネクター) 電源ボタン 防水ボタン(バックライト) x1
DP 4
COM 4
イーサネット 2
USB 2.0 2
DC入力 1
タイプB (Phoenix Contact M12 コネクター) 電源ボタン 防水ボタン(バックライト) x1
DP 4
COM 2
イーサネット 2
USB 2.0 4
DC入力 1
構成 筐体 アルミ二ウム
重量 16 Kg (35.24 lb)
防塵防水機能 IP65
本体寸法 (W x H x D) 189.5 x 230 x 318 mm
電源 許容電圧 16.5~50 VDC
(MIL-STD-1275/704/461F/202準拠)
動作環境 動作温度 -40 to 75°C (-40 to 158°F)
ストレージ対応温度 -40~85°C (-40~185°F) * SSDのみ
相対湿度 95% RH @40°C, 結露しないこと
防塵防水機能 IP65, MIL-STD-810G
試験規格 EMI/EMC MIL-STD-461F
軍規格 MIL-STD-810G
振動 & 衝撃 MIL-STD-810G
スタックモジュール SK210 NVIDIA730M GPU搭載グラフィック・モジュール(DP出力x4)
SK220 MXM グラフィック・キャリアー(miniDP出力x6)
SK303 COMポート・モジュール(COMポートx6[RS232/422/485]選択)
SK401 ストレージ・キャリアー(2.5" HDD/SSDソケットx1、mSATAソケットx2)
SK506 イーサネット・モジュール(10/100/1000 mbps イーサネットコネクターx6)
