ネットワーク対応 環境モニター
インストール手順
WxGoos-1 ウェザーグース
WｘGoos-2 スーパーグース
接続
WxGoosはウェブサーバを内蔵するネットワークデバイスです．

WxGoosは次の接続ポート持っています．
  1. 10/100Base-TX RJ45 ネットワークポート
    Auto-Negotiationを備えています．スイッチングハブなりハブにCAT-5ケーブルで接続します．
  2. 電源入力
    付属のAC100V電源から直流6V 600mAを供給します．
  3. 5つのRJ-11 1-Wireセンサー用ポート
    専用 1ワイヤー（ワインワイヤー） センサーを16個まで接続可．オプションのスプリッターを使い途中で分岐できます．
  4. 3つの 0-5Vdc アナログセンサーポート
    0-5Vdc入力の汎用アナログポートであり，100ｋΩで5Vdcにプルアップされていますから，そのままドライコンタクト（接点）を接続できます． アナログセンサーを接続するときにはプルアップ抵抗に吊り上げられないように5kΩ以下の出力抵抗のものをお使いください．
  5. 0-5Vdcアナログセンサーポートの増設
    CCAT 12ビットAD変換モジュールを使い，1ワイヤーバスに0-5Vdc入力のアナログ入力ポートを増設できます．

接続の確認
    センサーを接続したら，グースのウェブサーバーにウェブブラウザから接続して，Sensor のページで各センサーの状態を確認します．

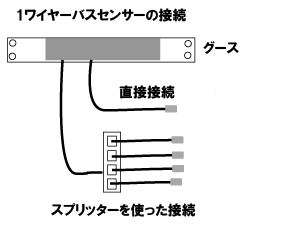

1-ワイヤーバス接続のセンサーを接続する
最大16個の1-ワイヤーバス接続のセンサーをWxGoosに接続できます．それぞれのセンサーには64ビットのアドレスが付けられており，自動的に接続は検出され，内蔵するウェブページ上に追加されます．
RJ-11ケーブルが短い場合はCAT3クラスか4線式電話線を使って延長できます．接続はかならずストレートにします．
ケーブルの総延長が60m程度であれば，問題なく機能します．
1-ワイヤーバス接続に使うケーブルについて (PowerEggの接続)
PowerEgg をWxGoosに接続するにはストレート接続のRJ-11ケーブルを使います．誤ってクロスケーブルを使うとすべてのセンサーにアクセスできなくなります．

1-ワイヤーバス接続のセンサーには一般的に電話の接続に使われるRJ-11コネクタを使います．バスの延長には，ストレート接続のケーブルが必要になります．一般に市販されている電話用RJ-11ケーブルや中継アダプタや分配器はクロス接続になっていますから，センサーの接続に使うときには注意が必要です．

市販の電話用RJ-11ケーブルにRJ-11中継/分配アダプタを接続すると，ストレート接続に戻ります．

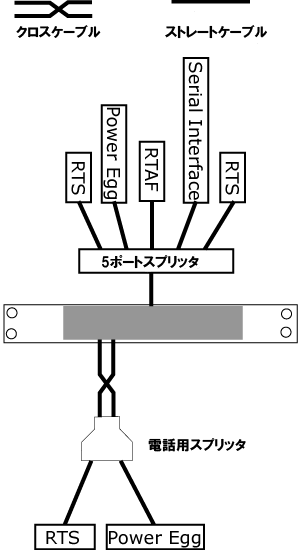

1-ワイヤーバス接続をスプリッターで分岐する
スプリッターを使い，1-ワイヤーバスを分岐できます．本体から離れた場所に複数のセンサーを設置する場合には，この方法が便利です．
スプリッターと本体はストレートケーブルで接続します．

SPLITTER-1/5（5ポートハブ）

市販の電話用RJ-11分配アダプタを使って分岐することもできますが，スプリッター自体がクロスアダプタであるため，本体と分配アダプタの間にはクロスケーブル（市販の電話用RJ-11ケーブル）を使わねばならないことに注意願います．
アナログポートにセンサーを接続する（0-5Vdcを出力するセンサー）
WxGoosは0-5Vdc入力の3つのアナログポートを持っています．
オプションの電流センサーは，電流に比例した0-5Vdcの信号を出しますから，そのままアナログ入力ポートに接続できます．また，その他の0-5Vd出力を持つセンサーもこのポートに接続できます．
0-5Vdc が 0-99 として表示されます．

ケーブル長は90mまで

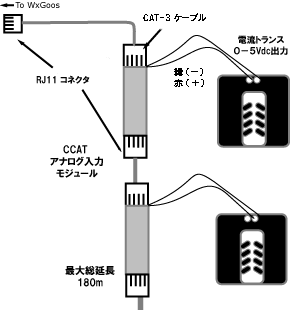

CCATを使って，アナログセンサー（0-5Vdc）を1ワイヤーバスに接続する
CCATは12ビットのADコンバータを内蔵するモジュールです．
CCATモジュールを使って，0-5Vdc出力のセンサーを1ワイヤーバスに接続できます．CCATモジュールはそれぞれ独自のアドレスを持っており，任意の1ワイヤーバスに接続できます．

CCATはWxGoosからプログラムできるいくつかのモードが用意されています．
0-5Vdc を 0-5000mV として表示する
0-5Vdc を 0-30A として表示する
その他
アナログポートにセンサーを接続する（接点出力のセンサー）
WxGoosの3つのアナログポートには初期設定では5Vdcのプルアップがなされており，ドライコンタクトをそのまま接続して接点信号の検出ができます．
誤検出を生じないように，
upper limit : 120
lower limit : 50
あるいは
upper limit : 50
lower limit : -10
にセットしてください．
接点開は99，接点閉は0として表示されます．

断線検出を兼ねて，ドアが開くと開くスイッチ
を使用します
複数のドアスイッチを直列に接続して，広い範囲の閉鎖を監視できます．ドアが閉じたときに閉じるスイッチを使います．
誤検出を生じないように，
upper limit : 120
lower limit : 50
あるいは
upper limit : 50
lower limit : -10
にセットしてください．
接点開は99，接点閉は0として表示されます．

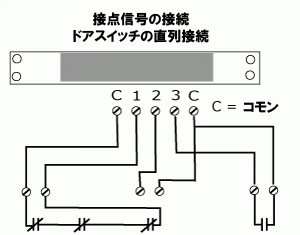

多数のドアの閉鎖を確認するには，ドアスイッチを
直列に接続します．

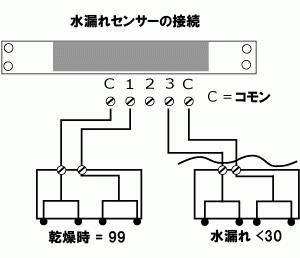

アナログポートにセンサーを接続する（水漏れセンサー）
乾燥した床に設置された水漏れセンサーは99の読み取り値を示します．床が濡れると値は30以下に下がります．
120mまでの延長が可能です．
誤検出を生じないように，
upper limit : 120
lower limit : 50
あるいは
upper limit : 50
lower limit : -10
にセットしてください．
AXIS ウェブカメラの設置
まず，AXIS ウェブカメラの取扱説明書にしたがい，IPアドレスを設定します．
ウェブブラウザからウェブカメラにアクセスし，annonymous user login が可能なように設定します．次にWxGoosのウェブにアクセスし，Configuration を選択して，AXIS Camera ConfigurationにウェブカメラのIPアドレスを設定し，Save Changesをクリックします．
ライブな画像がWxGoosのウェブページの Sensors 画面の下に表示されます．
