UltraPort シリアルカード

高速シリアル コネクティヴィティのためのRS232シリアルポートを内蔵したハイパフォーマンスな信頼できるPCIシリアルカード

PearlのUltraPortシリアルカードは一定数のローカルポートを必要とするアプリケーションの理想的なソリューションです。1、2、4、8、または16RS232シリアルポート備えたPerle UltraPortは、パフォーマンス、情報処理量、および信頼性の高い連結性の上で、主要な競争相手に勝っています。

UltraPort Express Serial Card
見積り依頼製品に関するご質問

Perle UltraPort ユニバーサル3.3ｖ/5v PCIおよびPCI-Xシリアルカードは、POSのソリューション変動域の提供、データ収集、オフィス オートメーション、高度なキオスク設計、およびその他の機能を提供している、今日の市場では最も進んだ一定ポートシリアルカードです。

Perle UltraPortの双方向スピードは最速921.6Kbps/ポートで、データの信憑性と安全を保証する効果的な高度なサージ保護を提供します。

DB9、DB25、およびRJ45などの多種多様なケーブルと連結ボックスが、Perle Systems（旧Specialix International、Chase Research） およびDigi Internationalで最も好評なピン配列をサポートします。サーバーとカードを最新のPCI規格にアップグレードする際には、Perleだけがケーブルのリプレースで生じる経費の無駄遣いを防ぐことができます。

特徴と利点

  • Windowsの主なOS、Vista、Linux、Solaris、SCO UNIX搭載機でご利用いただけます
  • 最速 921.6 Kbps/ポートの双方向スピード
  • ユニバーサル3.3v/5v PCIバススロットのサポート（PCI 2.3対応）
  • PCI-X互換機
  • 1、2、4、8または16シリアルポートとの順応性のあるソリューション
  • 安心なESDサージ保護
  • 完全なモデム制御およびハードウェア/ソフトウェアのフロー制御
  • Specialix、 Chase、およびDigiの多種多様なケーブルと接続オプション
  • Reach, RoHS and WEEE Compliant

業界随一のサポートおよび保証

Perle UltraPort シリアルカードに関するPerleの独自の生涯保証を含む業界で最も優れたサービスとサポートをお約束します。1976年以来、お客様に最上級のパフォーマンス、順応性および品質を提供しているPerleをお選びください。

アプリケーション

  • POSキャッシュ レジスター、レシートプリンター、バーコード スキャナーなどは、バックオフィス サーバーと接続する必要があります
  • 医療：病院におけるベッド脇の健康管理機器とナースステーションとの接続
  • 輸送：　車両自動認識(AVI)機器、レーダー、赤外線車両スキャナー、および料金徴収システムのレシートプリンターとメッセージ表示との接続
  • 製造：　コンピュータールームの使用、工場、工業および倉庫のオートメーションのアクセス シリアル
  • キオスク：　内部モデム、タッチスクリーン、レシートプリンター、キーボードなどの接続
    硬貨計数機、ガソリンスタンドの料金支払い所
  • 教育：　100%のカードまたはバッジ読み取り機、コンピューター室使用の監視によるアクセス制御(出入口)システム
  • ダイヤルイン/ダイヤルアウトでのリモートアクセスのためのモデムプールの接続

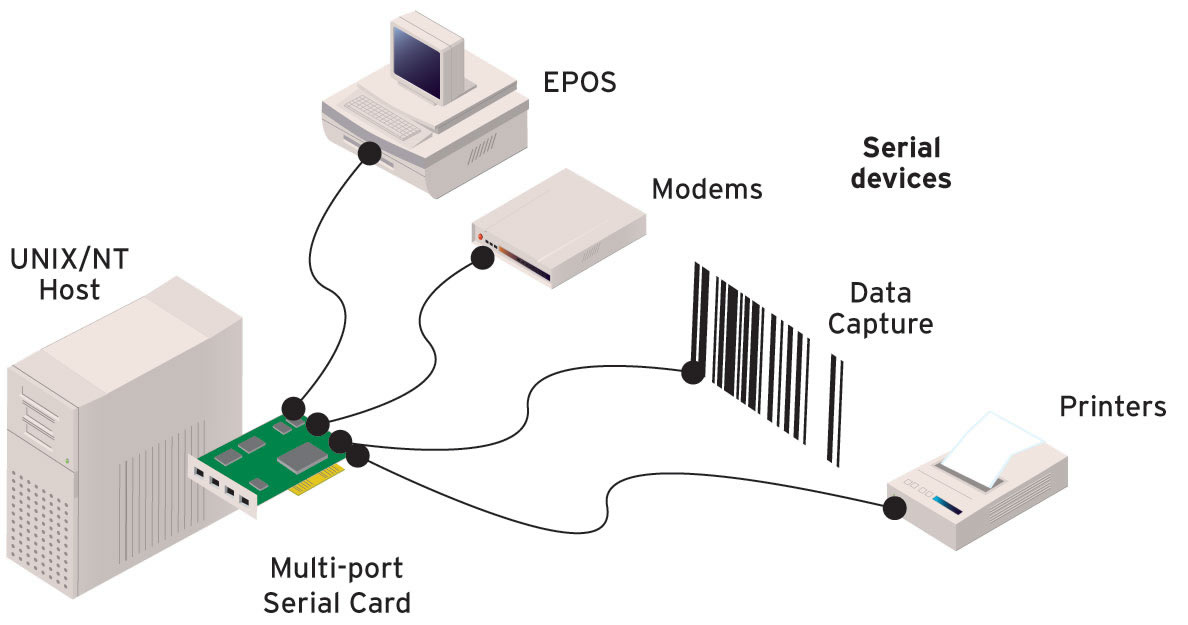

Diagram SPEEDLE Serial Card


HTSUS Number: 8517.62.0050 ECCN Code: 5A991

Supported Operating System Drivers:  Download

  • Linux 3.x, 2.6.x, 2.4.x, 2.2.16+ (32 / 64 Bit)
  • Solaris (x86 and SPARC 32 / 64 Bit)
  • SCO OpenServer
  • SCO UnixWare
  • Windows® 10
  • Windows® Server 2012 R2
  • Windows® 8.1 (32 / 64 Bit)
  • Windows® Server 2012
  • Windows® 8 (32 / 64 Bit)
  • Windows® Server 2008 R2
  • Windows® Server 2008 (32 / 64 Bit)
  • Windows® Server 2003 (32 / 64 Bit)
  • Windows® 7 (32 / 64 Bit)
  • Windows® Vista (32 / 64 Bit)
  • Windows® XP (32 / 64 Bit)
  • Windows® 2000
  • Windows® NT
  • Windows® 95, 98

Connectors

UltraPort1: 1 on-board DB9M
UltraPort2: 2 on-board DB9M
UltraPort4: 4 on-board RJ45
UltraPort4-LP: Single VHDCI-68 connector on low profile card
UltraPort8i: 8 on-board RJ12
UltraPort8: Single VHDCI-68 female connector
UltraPort16: Dual VHDCI-68 female connectors
VHDCI-68 Connector Options include DB9, DB25 and RJ45 connector boxes and fan-out cables with Specialix International, Chase Research and Digi International standard pin-outs

Serial Port Protection:

15Kv Electrostatic Discharge Protection ( ESD )

Signal Support:

TXD, RXD, RTS, CTS, DTR, DCD, DSR, RI

Host Interface:

  • 32 Bit PCI Bus
  • PCI 2.1 3.3/5v
  • Full PCI plug and play compliant
  • Single interrupt per card
  • Up to 4 cards per host

Power Requirements:

UltraPort 1
+5V +/-5% 140mA
+12V +/-5% 60mA

UltraPort 2
+5V +/-5% 140mA
+12V +/-5% 60mA

UltraPort 4
+5V +/-5% 320mA
+12V +/-5% 220mA

UltraPort 8, 8i
+5V +/-5% 400mA
+12V +/-5% 420mA

UltraPort 16
+5V +/-5% 520mA
+12V +/-5% 550mA

Dimensions:

UltraPort1: H: 98.44mm x L:139.69mm
UltraPort2: H: 98.44mm x L:139.69mm
UltraPort4: H: 98.44mm x L:139.69mm
UltraPort4-LP: H: 64.35mm x L:119.67mm
UltraPort8: H: 64.41mm x L:167.44mm
UltraPort 8i: H: 98.44mm x L:139.69mm
UltraPort16: H: 98.44mm x L:187.92mm

Environmental:

  • Operating temperature: 0° to 55°C
  • Storage temperature: -40° to 66°C
  • Relative Humidity: 10 to 90%, non-condensing

Approvals:

IEC 60950
EN60950-1:2001 + A11:2004
ANSI/UL 60950
EN55024:1998 + A1:2001 + A2:2003
FCC Part15 ,Class B
EN55022:1998 + A1:2000 + A2:2003 Class A
CAN/CSA 22.2, No.60950
ICES-003, Class B
