MCR-MGT シャーシ管理モジュール


MCR-MGT 管理モジュールは、パールコンバータシャーシに装着され、コンバータとイーサネット エクステンダのセキュアなプラットフォームを提供します。企業用途とキャリアグレードのセキュリティは、TACACS+, RADIUS と LDAPなどの強力な認証システムのサポートによって利用できます。 セキュアなインバウンドアクセスは、SNMPv3, SSH CLI と セキュアHTTPS インターネット ブラウザによって保証されています。

MCR-MGT管理モジュールの特徴

シャーシ リソースのモニタ モニタ機能; コンバータシャーシのリソース、たとえば、電圧レベル, ファン速度と内部温度
シャーシのリソース 閾値 シャーシ内部温度の警報を発生する閾値の設定
SNMP
  • Full リード/ライト 機能; SNMP サーバとPerleVIEWによる
  • SNMP トラップ送信 ( サーバ 4台 まで)
  • SNMPv3, V2C と V1
  • SNMPv3 – 管理とトラップのサポートのための暗号化と認証
  •
  • RFC1213 MIB II
  • 占有のMIB の提供
  • Telnet / SSH CLI アクセス インバウンド コマンドライン アクセス;Telnet または SSH アプリケーションによる
    インターネット ブラウザアクセス
  • 速く直感的なグラフィックス ウェブインタフェース;Internet Explorer, Mozilla Firefox 及び Safariなどのウェブブラウザ
  • HTTP または セキュアHTTPS
  • PerleVIEW 集中管理パッケージ
  • コンソール ポート CLI アクセス アウトオブバンド コマンドライン アクセス、Cisco 互換 RJ45 シリアル コンソール ポート;一般的な“rolled” CAT5 ケーブル。 コンソール ポートは、有効(デフォルト) または 無効に設定可
    同時管理セッション 複数ユーザのための複数管理セッションを同時に実行
    アイドル時間タイムアウト アイドル時間タイムアウト値の設定でセキュアな管理セッションを保護
    イベントレポートを警告 警報レベルイベントは、ローカルのイベントログに保存され、次のように送信されます。:
  • SNMP トラップは、最大4台までのサーバに
  • SYSLOG メッセージは、SYSLOG サーバに
  • Emailは、ユーザ定義のemail アドレスに
  • Advanced IP機能セット
  • IPV4 と IPV6 アドレス サポート
  • DHCP
  • DNS
  • Dynamic DNS
  • NTP
  • TFTP
  • Telnet
  • SSH V2 と V1
  • HTTP
  • HTTPS
  • ECO エネルギー削減 エネルギー削減機能は、あらかじめユーザが設定した予定にしたがって、シャーシベースのメディアコンバータとイーサネットエクステンダへの電源供給をコントロールします。 スロット番号、曜日と時間によって定義します。 シャーシのスロットへの電源投入は、管理権限のあるユーザによって、手動で制御できます
    主副サーバのサポートによる、高度なユーザ認証管理
  • TACACS+
  • RADIUS
  • LDAP
  • Active Directory via LDAP
  • RSA Secure ID-エージェント または RADIUS 認証による
  • Kerberos
  • NIS
  • 高度なユーザ認証とアカウンティング管理
  • TACACS+
  • RADIUS
  • 暗号化
  • AES (256/192/128), 3DES, DES, Blowfish, CAST128, ARCFOUR(RC4), ARCTWO(RC2)
  • Hashing Algorithms: MD5, SHA-1, RIPEMD160, SHA1-96, and MD5-96
  • Key exchange: RSA, EDH-RSA, EDH-DSS, ADH
  • X.509 Certificate verification: RSA, DSA
  • アクセスコントロールリスト アクセスコントロールリストは、管理リソースへのアクセスが許可されているワークステーションのみを取り除き、アクセスリストを作ります。IPやイーサネット MAC アドレスでフィルタをかけます。
    ネットワーク サービス フィルタ ネットワークで許可されている管理モジュール上のネットワークサービスのみ有効。( Telnet, SSH, HTTP, HTTPS, SNMP )
    ファームウェア ダウンロード 最新版のファームウェアをアップデート、TFTP または PerleVIEW経由による

    機器仕様

    表示/リセット
    電源 緑色 点滅: 起動サイクル時
    緑色 点灯: モジュール電源投入で作動可能
    赤色 : エラー
    ALM 赤色アラームインジケータは、シャーシアラームリレイが起動し、アラームイベントが発生するときに、作動します
    LKC 緑色インジケータは、アクティブなイーサネットリンクのとき、表示します. 点滅は、データの送信及び受信時
    100/1000 緑色 - 1000 Mbps リンク
    黄色 - 100 Mbps リンク
    消灯 - 10 Mbps または リンク切れ
    リセットボタン ピンホールボタンは、モジュールをリセット
    コネクタ
    イーサネット 10/100/1000Base-T - RJ45
    Auto-MDI/MDIX
    コンソールポート RS232 シリアル RJ45 - Cisco ピン配列、標準CAT5 "rolled cable" (crossover)
    9600 ~ 115k bps
    7/8 ビット
    奇数, 偶数, パリティーなし
    1/2 ストップビット
    ハードウェア/ソフトウェア フロー制御
    DCD/DSR モニタリング
    環境仕様
    動作温度 0°C to 50° C
    保存温度 -25° C to 70° C
    動作湿度 5% ~ 90% 結露しないこと
    保存湿度 5% ~ 95% 結露しないこと
    動作高度 最高3,048m
    発熱量 (BTU/hr) 6.8
    最大消費電力 (ワット) 2.0 w
    MTBF (時):* 521,510 時間
    機器仕様 - ホットスワップカード
    エッジコネクタ 32 pin DIN 41612 / IEC 60603-2 Type B/2 オス. 接地と電源はファーストメイク/ラストブレーク
    カードの着脱 取り付けられている蝶ネジによる早い着脱。ドライバーによりさらに強く締め付けることができます
    製品重量
    重量 0.15Kg
    認証規格
    エミッション FCC Part 15 Class A, EN55022 Class A, CISPR 22 Class A, EN61000-3-2
    イミュニティ EN55024
    安全 UL 60950-1, EN60950, CE
    環境規定 Reach, RoHS ,WEEE 準拠
    その他 ECCN: 5A991, HTSUS Number: 8517.62.0050, CCATS Number:G134373, パール 限定生涯保証

    *計算モデルはMIL-HDBK-217-FN2 @ 30 °C に基づいています。

    アプリケーション例

    イーサネット to 光ファイバ in キャンパスネットワーク
    シャーシを基本としたメディアコンバータの使用は、キャンパスネットワークに光ファイバ接続を備えるには費用効果の高い方法です。 ラックマウントメディアコンバータシャーシにイーサネット to 光ファイバ コンバータを統合することによって、様々な種類の光ファイバリンクを単一の接続収納プラットフォームに集約できます。  これにより、配置や保守を容易にし、そして、必要に応じてネットワークを拡張する方法を提供します。

    UTPケーブルや同軸ケーブルによるイーサネットの延長

    このエンタープライズ キャンパス アプリケーションでは、18台までの管理型イーサネットエクステンダーが、MCR1900 メディアコンバータシャーシに装着されています。 19番目のスロットには、MCR-MGT管理モジュールが、装着されています。 シャーシに装着されている全てのイーサネットエクステンダは、SNMP、Telnet、またはインターネットブラウザインタフェースにより管理されます。 ラックマウントシャーシにイーサネット エクステンダを統合することによって、様々な種類のリンクを単一の接続収納プラットフォームに集約することができます。 これにより、配置や保守を容易にし、そして、必要に応じてネットワークを広げるための拡張可能な方法を提供します。 最長3 km までの延長が実現できます。UTPケーブル、Cat 5,6 または 7 ケーブル使用。

    MCR1900シャーシは、イーサネット to 光ファイバ メディアコンバータ モジュールも同様に装着でき、 光ファイバによりイーサネット接続をより長距離に延長できます

    光ファイバリンクでのイーサネットの管理
    MCR2000シャーシに装着されたメディアコンバータと管理モジュールによりマルチモード to シングルモード または マルチモード to マルチモード リンクの管理をします。 小規模ファイバアプリケーションのネットワーク管理に最適、この管理型メディアコンバータは、光ファイバリンクにより遠隔地のメディアコンバータに接続されます。管理型スタンドアロンユニットのカッパーまたは光ファイバリンクは、SNMPのようなネットワーク管理ツールに重要な情報とステータスを提供します

    企業内でのUTPスイッチ機器からの高密度光ファイバ分配

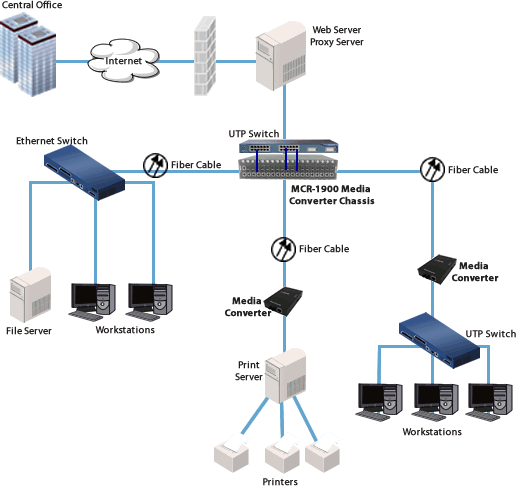

    この企業キャンパスアプリケーションでは、MCR1900メディアコンバータ シャーシにPerle CM-100 ファストイーサネット to ファイバメディアコンバータを18台まで、装着することができます。 シャーシの19番目のスロットは、MCR-MGT管理型モジュールが装着されます。 シャーシの全てのメディアコンバータは、SNMP, Telnet または インターネットブラウザ によって管理されます。 光ファイバでのリモートが可能なイーサネットスイッチは、直接、中央のMCR1900シャーシに接続します。 光ファイバtoデスクトップアプリケーションでは、スタンドアロン メディアコンバータは、光ファイバをイーサネットに変換します。  他のスタンドアロン ファイバ メディアコンバータは、リモートオフィスのイーサネットスイッチに接続します。  全ての場合において、マルチモード または シングルモード ファイバが使用できます。  光ファイバリンクは、120Kmまで、シングルモードファイバを使用し延長できます。

    企業インフラ

    光ファイバを使用する企業インフラ 既存のカッパーベースの機器を全て交換する事無く、企業ネットワークのためのファイバ インフラを構築します。


    製品型式・概要
    製品概要 電源 製品番号
    MCR-MGT - MCRシャーシ用管理モジュール 10/100/1000 イーサネット RJ45, シリアル コンソールポート RJ45, SNMP リード/ライト, Telnet/SSH 及び インターネット ブラウザアクセス と 高度なセキュリティ

    なし

    05051900

    アクセサリ
    3mストレートケーブル 3m RJ45 to RJ45 CAT5 ストレート ケーブル #1100360-10

    なし

    04005120

    ケーブルアクセサリ アダプタ
    その他のアダプタは、こちらをクリック
    DBA0020C DBA0020C - RJ-45F to DB-9F クロス (DTE) アダプタ; Perle シリアル コンソール ポート、Sun/Cisco ピン配列用 #1100300-10

    なし

    04007040
