CM-1000-SFP 管理機能型ギガビットSFPメディアコンバータ
1000Base-T to 1000Base-X ファイバーモード変換


パールの豊富な機能を持つギガビット ギガビット SFP 管理型メディアコンバータ モジュールファミリーは、高密度パール メディアコンバータ シャーシに組み込むことで、UTPカッパーをマルチモードまたはシングルモードファイバ用のSFPに透過的に接続します。 ギガビットイーサネット to ファイバコンバータ製品は、既存のネットワーク距離の延長、光ファイバ対応では無い従来機器の継続使用、あるいは対向機器間の延長のための経済的な方法を提供します。プラグイン可能な光ファイバポートにより、Perle、Ciscoまたは他のMSA準拠のSFPメーカーが提供するSFPタンスを使用して柔軟なネットワーク構成が可能です。

ネットワーク管理者は、オートネゴシエーション、Auto-MDIX、リンクパススルー、ファイバーフォールトアラート、ループバックなど、Perleの高度な機能を使って「すべてを見る」ことができます。シャーシ内のメディアコンバータ管理モジュールとともに、UTPポートとファイバポートの設定と監視を実行できます。 これにより、より効率的なトラブルシューティングと現場でのメンテナンスを削減できます。 これらのコストと時間を節約する機能は、永久保証と世界的な無料テクニカルサポートとともに、Perleのギガビット SFP 管理型コンバータモジュールをITプロフェッショナルにとって賢明な選択肢にします。

中規模から大規模のメディアコンバータの展開が必要な環境では、このモジュールの構成、管理、監視、トラブルシューティングを簡素化する集中化されたプラットフォームが推奨されます。 PerleVIEW Device Managementソフトウェアは、このレベルのエンタープライズグレードのソリューションを提供する、マルチユーザーのWindowsサーバーベースのアプリケーションです。

機能概要

構成モード選択 モジュールがオンボードDIPスイッチを使用するのか、シャーシ内の管理モジュールを使用して管理するのかを選択します。
モジュール情報
  • SFPシグナリングレート
  • SFP Link Reach for:
    • 9/125ファイバ
    • 50/125ファイバ
    • 62.5/125ファイバ
  • SFP波長
  • Chassisモジュールが搭載されているスロット番号
  • ユーザが設定可能なモジュール名
  • ユーザ設定可能なファイバポート名
  • ユーザ設定可能なカッパーポート名
  • ハードウェアリビジョン番号
  • ファームウェアのバージョン番号
モジュールディップスイッチの設定 ハードウェアディップスイッチの設定を表示する
低消費電力モード 有効にすると、ギガビットカッパートランシーバが「低消費電力モード」に設定され、信号の強度が制限されます。 (短いケーブル長の場合)。 デフォルトは無効です。
ポート制御 モジュール上の個々のファイバポートまたはカッパーポートを有効または無効にする
カッパーポートステータス
  • ポート有効(Yes / No)
  • リンク状態(アップ/ダウン)
  • 自動ネゴシエーション設定(無効、完了、または進行中)
  • クロスオーバーMDIまたはMDIXタイプとして解決
SFP 状態
  • DOM / DMIの光学的監視:
    • SFP温度
    • TX電源電圧
    • TXバイアス電流
    • TX出力電力
    • RX受信光パワー
  • ポート有効(Yes / No)
  • コネクタタイプ(SC、LC、ST、SFP)
  • リンク状態(アップ/ダウン)
  • Far End Fault OK、Failed)
  • ファイバループバックモード(オン/オフ)
モジュール制御
  • カードをリセットする
  • 工場出荷時のデフォルトにリセット
  • 特定の読み取り/書き込みフィーレジスタへの能力
  • ファームウェアを更新
  • ファイバループバックモード(Yes / No)
  • アップロード/ダウンロード設定
バックアップと復元 迅速かつ簡単にモジュールを交換できます。 管理モジュールは、常にメディアコンバータ構成のコピーを保存し、この構成がスロットで検出されると自動的にメディアモジュールに復元します
オートネゴシエーション (802.3ab) パールメディアコンバータは、オートネゴシエーションをサポートします。1000Base-X ファイバインタフェースは、802.3 clause37に従い、また1000Base-Tは、802.3 clause28と40に従いネゴシエーションします。1000Base-Xポートは、 最も高速なモードを受け取り、UTP側がデバイスとリンクアップした後に、パートナーデバイスとリンクアップします。 1000Base-Xポートは、オフラインのリモートフォルト(これはスイッチ設定で有効になっていることが条件)を送信しながら、UTPポートがリンクアップし、最も高速なモードに適合するまで、ネゴシエーションを繰り返し行います。 全二重、半二重、リモートフォルト、全二重ポーズ、非対称ポーズ、自動MDI―Xをサポートします
オート-MDIX、にスキュー補正 オートMDI-Xは、接続されているケーブル(ストレートあるいはクロスオーバ)の仕様を決定するために1000Base-Tインタフェースの信号伝達を検知し、有効であれば、自動的に接続の設定をします。  メディアコンバータは、ツイストペア内で入替えられたケーブルについても修正します。 また、1000Base-T ペア間の最大64nsまでの遅延スキューを調整します。
スマートリンクパススルー リンクモードスイッチがスマートリンクパススルーモードの場合、1000Base-Tポートは、 1000Base-Xメディアコンバータのポートの状態を反映します。 この機能は、ファイバのオートネゴシエーションが有効、無効にかかわらず使用することができます。
ファイバ フォルトアラート ファイバ フォルトアラートにより、1000Base-Xの受信の状態が1000Base-Xの送信に送られます。 これによりメディアコンバータの1000Base-Xインタフェースに接続されているデバイスに障害通知を与えます。 もし1000Base-X送信がこの障害の結果、オフになっている場合は、1000Base-X上のデバイスが同様の手法を用いて 、その状態がクリアできるようにするために、定期的にオンになります。 これは、いくつかのメディアコンバータで発生するロックアウトの可能性を排除します。 ファイバオートネゴシエーションが無効のときにのみ適応します
ポーズ (IEEE 802.3x) ポーズは、2つの装置間で片方の装置が過負荷になると、データ送信を一時的に中断する、 IEEE802.3xの機能を持っています。メディアコンバータは、1000Base-T ファイバ接続と1000Base-X ファイバ 接続でのポーズネゴシエーションをサポートしています
デュプレックス 全二重と半二重の通信をサポート
ジャンボパケット ジャンボパケットは10KBまで透過的 - デフォルト。
ジャンボパケットのサポートを無効にすることができます。
VLAN 透過的なVLANタグ付きパケット。
デフォルトのジャンボパケットを無効にすることができます。
リモート ループバック 1000Base-X ファイバインタフェースでループバックを実行する機能

機器仕様

表示
Power/TST この緑のLEDは、メディアコンバータに電源が投入されると点灯します。それ以外の場合はオフです。Loopbackテストモードでは、LEDが点滅します。
ファイバリンク on / 受信状態(LKF) この緑のLEDは、電源が供給されている場合にのみ動作します。LEDは1000Base-Xリンクがオンのときに点灯し、データを受信すると50%のデューティサイクルで点滅します。1000Base-Tインターフェイスで障害が発生したために1000Base-Xインターフェイスがダウンした場合、LEDの点滅が遅くなります。
カッパーリンク on / 受信状態(LKC) この緑のLEDは、電源が供給されている場合にのみ動作します。LEDは1000Base-Tリンクがオンのときに点灯し、データを受信すると50%のデューティサイクルで点滅します。1000Base-Tインターフェイスで障害が発生したために1000Base-Tインターフェイスがダウンした場合、LEDの点滅が遅くなります。
スイッチ設定:オンボード(オート/スイッチストラップがスイッチに設定されている場合)
オートネゴシエーション Enabled(デフォルト - 上) - このモードでは、1000Base-Xと1000Base-Tは2つのリンクパートナーのHCDとネゴシエートします。1000Base-Xは、ネゴシエーションが完了し、1000Base-Tがリンクアップした後にリンクアップします。
Disabled - 1000Base-Xはオートネゴシエーションを使用しません。1000Base-Tは、スイッチ設定とリンクパートナーのHCDとネゴシエートします。
リンクモード リンクモードは、メディアコンバータに接続されている機器から容易に障害対応ができるように、カッパーリンクの状態を透過的に提供します。
通常 (デフォルト - Up)
ファイバオートネゴシエーションが有効で、1000Base-Tリンクがダウンのとき、1000Base-Xリンクは、ダウンになります。 1000Base-Xリンクは、リモートフォルト(Link Fault) を通知します。ファイバオートネゴシエーションが無効の場合、1000Base-Tリンクの状態は、1000Base-Xリンクに影響を与えません。
スマートリンクパススルー (Down)
ファイバオートネゴシエーションが有効の場合、その動作は次のように行います。  1000Base-Tリンクが、ダウンになる時、1000Bae-Xリンクは、ダウンになります。   1000Basae-Xリンクは、リモートフォルト(リンクフォルト)を通知します。 リモートフォルト(リンクフォルト)を1000Base-Xインタフェース上で受け取ると、1000Base-T 送信は、offに変わります。 1000Base-T 受信が、offの時、1000Base-X 送信は、offに変わります。  1000Base-X 受信が、offの時、1000Base-T 送信は、offに変わります。 ファイバオートネゴシエーションが無効の時、その動作は次のようになります。   1000Base-T 受信が、offの時、1000Base-X 送信は、offになります。 1000Base-X 受信が、offの時、1000Base-T 送信は、offになります。
ポーズ ファイバオートネゴシエーションが無効の時、メディアコンバータに接続されている全ての機器がポーズをサポートしている場合に有効になります。
有効 (デフォルト) - メディアコンバータは、オートネゴシエーションの間、ポーズ機能、非対称のポーズが不要であることを知らせます。
無効 - メディアコンバータは、オートネゴシエーションの間、ポーズ機能の無いことを知らせます。
ファイバフォルトアラート ファイバーフォールトアラートスイッチは、オートネゴシエーションが無効の場合に意味を持ちます
有効 (デフォルト - Up) 1000Base-T 受信がoffの時、1000Base-X 送信は、offに変わります。 周期的に、1000Base-X 受信は、1000Base-X リンクパートナーが同様な手法を使用しているのであれば、状態をクリアすることができるように短時間で、onに変わります。 無効 (Down)
デュプレックス 全二重 (デフォルト-Up) - メディアコンバータは、全二重、半二重通信ができることを通知します。 自動 (Down) -メディアコンバータは、全二重通信できないこと、半二重通信ができることを通知します。
リモート ループバック メディアコンバータは、1000Base-Xファイバインタフェース上でループバックを実行することができます。
無効 (デフォルト - Up)
有効 - 1000Base-X 受信は、1000Base-X 送信にループされます。 1000Base-T 送信は、インタフェースを取り外されます。
コネクタ
1000Base-T RJ45 コネクタ、4ペア CAT-5 UTP ケーブル
磁気分離 1,5kv
Small Form Factor Pluggable(SFP)スロット Perle、CiscoまたはMSA適合SFPの他のメーカーが提供する1000Base-X SFPモジュール用の空きスロット。
活栓挿抜(ホットスワップ可能)
パケット送信特性
ビットエラーレート(BER) <10 -12
環境仕様
動作温度 0° C to 50° C (32° F to 122° F)
保存温度 -最低-25°C〜70°Cの範囲 (-13° F to 158° F)。
動作湿度 5% ~ 90% 結露しないこと
保存湿度 5% ~ 95% 結露しないこと
動作高度 最高3,048m (10,000feet)
発熱量 (BTU/hr) 10.2
最大消費電力 (ワット) 3.0 w
MTBF (時):* 745,000 時間
機器 - ホットスワップカード
エッジコネクタ 32 pin DIN 41612 / IEC 60603-2 Type B/2 オス. 接地と電源はファーストメーク/ラストブレーク
カードの着脱 取り付けられている蝶ネジによる早い着脱。ドライバーによりさらに強く締め付けることができます
製品重量
重量 0.1Kg
梱包
出荷重量 0.22Kg
出荷寸法 203 x 38 x 152mm
認証規格
エミッション FCC Part 15 Class A, EN55022 Class A, CISPR 22 Class A, CISPR 32:2015/EN 55032:2015 (Class A), CISPR 24:2010/EN 55024:2010, EN61000-3-2
イミュニティ EN55024
電気安全 UL 60950-1, IEC 60950-1(ed 2); am1, am2, EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, CE
環境規定 Reach, RoHS と WEEE 準拠
その他 ECCN: 5A991, HTSUS Number: 8517.62.0050, パール 限定生涯保証

*計算モデルはMIL-HDBK-217-FN2 @ 30 °C に基づいています。

アプリケーション例

企業内でのUTPスイッチ機器からの高密度光ファイバ分配

このエンタープライズキャンパスアプリケーションでは、最大18台のPerle CM-1000ギガビット/ファイバメディアコンバーターがMCR1900メディアコンバーターシャーシにインストールされています。 シャーシの19番目のスロットには、MCR-MGT管理モジュールが装填されています。 シャーシ内のすべてのメディア変換は、SNMP、Telnet、またはインターネットブラウザインターフェイスによって管理されます。 リモートファイバ対応イーサネットスイッチは中央のMCR1900シャーシに直接接続されています。 スタンドアローンS-1000メディアコンバータは、ファイバーからデスクトップへのアプリケーションでファイバーをイーサネットに変換します。 別のS-1000ファイバメディアコンバータは、リモートのオフィスイーサネットスイッチに接続されています。 すべての場合において、マルチモードまたはシングルモードファイバを使用することができる。 ファイバリンクは、シングルモードファイバを使用して120kmまで拡張できます。

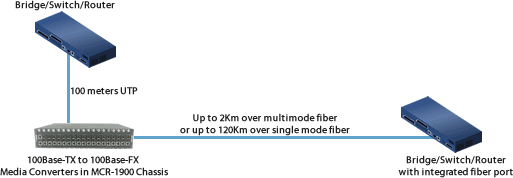

キャンパスネットワーク内のEthernet to Fiber

シャーシベースのメディアコンバータの使用は、キャンパスネットワークでファイバ接続を提供するコスト効率のよい方法です。 ラックマウントメディアコンバータシャーシのイーサネットからファイバへの変換を統合することにより、さまざまなタイプのファイバリンクを単一のワイヤリングクローゼットプラットフォームに組み込むことができます。 これにより、配備と保守が簡素化され、必要に応じてネットワークを拡張するスケーラブルな手段が提供されます。

ファイバリンクを介したマネージドイーサネット

メディアコンバータと管理モジュールを収容するMCR200シャーシを使用して、カッパーと光ファイバのリンクを管理します。 低密度ファイバアプリケーションを使用する管理対象ネットワークでの使用に理想的なこの管理型メディアコンバータは、ファイバリンクを介してリモートメディアコンバータに接続されます。 管理型スタンドアロンユニットのカッパーまたはファイバリンクは、SNMPなどのネットワーク管理ツールに重要な情報とステータスを提供できます。 シャーシベースのメディアコンバータの使用は、キャンパスネットワークでファイバ接続を提供するコスト効率のよい方法です。ラックマウントメディアコンバータシャーシのイーサネットからファイバへの変換を統合することにより、さまざまなタイプのファイバリンクを単一のワイヤリングクローゼットプラットフォームに組み込むことができます。 これにより、配備と保守が簡素化され、必要に応じてネットワークを拡張するスケーラブルな手段が提供されます。

2台のツイストペアギガビットスイッチ間を延長

2台のツイストペアギガビットスイッチ間のネットワークの距離を延長します。 2台のギガビット メディアコンバータは、ファイバリンクを介し、最長120Km まで1000Base-T スイッチ間の距離を延長できます。

スイッチからギガビットサーバへ

ギガビットスイッチとギガビットファイルサーバ間のネットワークの距離を延長します。
2台のギガビットイーサネットメディアコンバータは、1000Base-Tスイッチとギガビットファイルサーバ間の距離を、ファイバリンクを介し、最長120Kmまで延長できます。

ギガビット モード-コンディショニング アダプタ - より長距離に

ギガビット to 550m、62.5μマルチモードファイバ
62.5μ MMFケーブルでのギガビットは、通常 275mが限度です。モード-コンディショニング アダプタと1000Base-LX メディアコンバータを使用することで、MMFケーブル設備で最長550mまで、距離を延長できます。

ギガビット モード-コンディショニングアダプタ – 1000Base-LX

ギガビット 1000Base-LXルータとスイッチを既存のマルチモードケーブル設備に設置します。
モード-コンディショニング アダプタと1000Base-LX メディアコンバータを使用し、カッパー仕様のギガビットスイッチを遠隔の1000base-LX スイッチ/ルータに既存のマルチモードケーブル設備で接続します

ファストイーサネットUTPスイッチからファイルサーバへ

スイッチとファイルサーバー間のネットワーク距離を拡張する。
2つのファスト・イーサネット・メディア・コンバーターは、UTPスイッチとリモート・ファイル・サーバー間の距離を最大120kmのファイバー・リンクで拡張することができます。

企業インフラ

光ファイバを使用する企業インフラ
既存のカッパーベースの機器を全て交換する必要する事無く、企業ネットワークのためのファイバインフラを構築します。

型式一覧

製品型式表

画像

概要

型 式

CM-1000-SFP - Gigabit Ethernet Managed Media Converter Module. 1000Base-T (RJ-45) [100 m/328 ft.] to 1000Base-X - SFP slot (empty). Managed or unmanaged operation 05052180
