SCGセキュア コンソールサーバー サンプルユーザーセッション

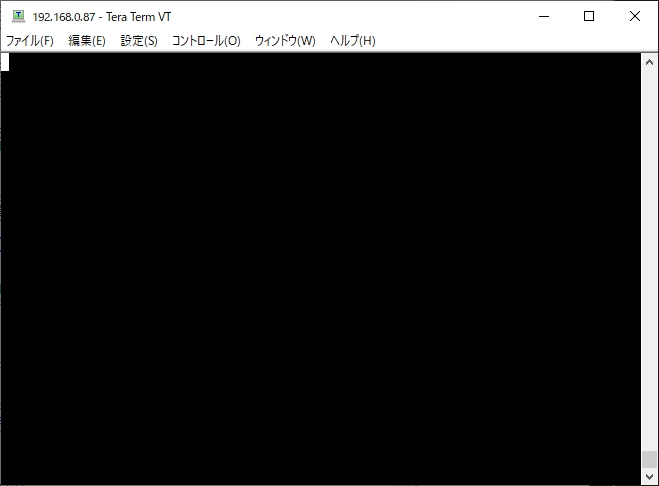

ターミナルソフトを実行するPCから，管理者から与えられてユーザーIDとパスワードを使い，SSHでSCGセキュアコンソールサーバーに接続します．

管理者が各ユーザーのアカウントに対して行った設定により，SCG に SSH で接続した後に表示される内容が異なります．

まず，そのユーザーがMENUモードに設定されている場合について説明します．

Right power supply Failed on Thu Oct 28 03:20:23 2004
(このような表示があった場合，SCSを後ろから見て右側の電源が故障しているか，
スイッチが切れているか，電源が供給されていません．電源を点検し，必要ならばスペア
電源モジュールと交換します．SCSは一台の電源でも安定に動作を続けることができ
ます．故障した電源はSCSの電源を切ることなく交換できます．)

For information/help on Logical Solutions SCS commands, type: man lsi

(man lsi または help でコンソールユーザーの使うコマンドが表示されます)
[test1@scs test1]$ man lsi

(コンソールユーザーは次のコマンドを使うことができます)
       connect   - 指定するポートに接続された機器と対話セッションを開始
       editbrk   - ユーザーのブレークシーケンスを変更
       editesc   - ユーザーのエスケープシーケンスを変更
       edituser  - ユーザーの対話モードの設定を変更
       lsc       - 現在の対話モードの接続をリスト
       lsp       - ユーザー定義によるポート名をリスト
       monitor   - 指定するポートの通信をモニタする
       stty      - デバイスポートの設定を表示変更する

(lsp =リストポートコマンドでポート名のリストが表示されます．管理者はポート名を変更
することができます．)
[test1@scs test1]$ lsp
port#   name
1       port1
2       port2
3       SunFire1
4       Linux4

15      port15
16      port16


(lsc =リストコネクションコマンドでポート名のリストが表示されます．管理者はポート名を
変更することができます．)
[test1@scs test1]$ lsc
PORT                    USER                   PID ACCESS COMMAND

SunFire1                sagara                 5279  f.... connect
Linux4                  seta                   5280  f.... connect


(connect =コネクトコマンドでデバイスポートに接続された機器に双方向接続します．
ポートの番号か，ポートにつけられた名前を使って接続します．)
[test1@scs test1]$ connect port1 (ユーザー定義のポート名で指定)
[test1@scs test1]$ connect 1 (ポート番号で指定)
[test1@scs test1]$ connect /lsi/ports/port5 (ポート名定義ファイルで指定)
[test1@scs test1]$ connect /dev/tty/B5 (デバイスファイルで指定)


Red Hat Linux release 9 (Shrike)
Kernel 2.4.20-8smp on an i686

tyo1 login:
Entering Interactive mode on port #1 (1)
(Entering Interactive modeの表示の後にタイプしたデータは，ポートに接続された機器に
そのまま送られます．また機器から送られてくるデータはそのまま端末上に表示されます．)

(双方向接続からコマンドモードに抜けるには，editescで指定したエスケープシーケンスを
タイプします．初期値では以下のように ESCキーを打った2秒以内に大文字のAをタイプ
すると，双方向モードでの接続からコマンドモードに戻ります．)
[test1@scs test1]$ editesc
Press 'Enter' to accept displayed values
BREAK_SEQ= \x1bA >   (\x1b は1B (ESC)，A は大文字のA=Shift+A)


(接続された機器から送られてきたメッセージはポートごとに用意された256kBのバッファ
に記録されています．バッファーの内容の表示には，テキスト表示のできるツールなら
何でも使えます．バッファーは /lsi/ports/ ディレクトリの下に bug_port で
始まるファイルとして置かれています．実体は /proc/port_buffers/ の下に存在します．
それらいずれもバッファーへのアクセスに使用できます．)
[test1@scs test1]$ less /lsi/ports/buf_port1
Oct 28 18:43:09 TYO1 sshd[9769]: refused connect from 218.11.101.100
 (218.11.101.100)
[test1@scs test1]$ cat /lsi/ports/buf_port1
[test1@scs test1]$ less /proc/port_buffers/5
[test1@scs test1]$ more < /proc/port_buffers/5

(管理者に許可されていれば，monitor コマンドで特定のデバイスポートの通信をリアル
タイムに監視できます．いずれかのキーをタイプするとモニターモードから抜けます．
コマンドを発行することはできません．)
[test1@scs test1]$ monitor port1 (ユーザー定義のポート名で指定)
[test1@scs test1]$ monitor 1 (ポート番号で指定)
[test1@scs test1]$ monitor /lsi/ports/port5 (ポート名定義ファイルで指定)
[test1@scs test1]$ monitor /dev/tty/B5 (デバイスファイルで指定)

(Sunのサーバーにブレーク信号を送るには，editbrkで指定したブレークシーケンスを
タイプします．初期値では以下のように ESCキーを打った2秒以内に大文字のBをタイプ
すると，双方向モードで接続した機器にブレーク信号が送信されます．)
[test1@scs test1]$ editbrk
Press 'Enter' to accept displayed values
BREAK_SEQ= \x1bB >   (\x1b は1B (ESC)，B は大文字のB=Shift+B)

(edituserコマンドでは2つのキーシーケンスを続けて確認ないし変更することができます．)
[test1@scs test1]$ edituser
Press 'Enter' to accept displayed values
ESCAPE_SEQ= \x1bA >
BREAK_SEQ= \x1bB >
[test1@scs test1]$

(管理者に許可されていれば，sttyコマンドでバッファーをクリアできます．
[test1@scs test1]$ stty --clear -F /lsi/ports/buf_<ポート名>
[test1@scs test1]$ stty --clear -F /lsi/ports/buf_port1
[test1@scs test1]$ stty --clear -F /proc/port_buffers/<ポート番号>
[test1@scs test1]$ stty --clear -F /proc/port_buffers/1
