Optical ZONU


GPS 信号光ファイバー延長システム 光スプリッターによる分配可能

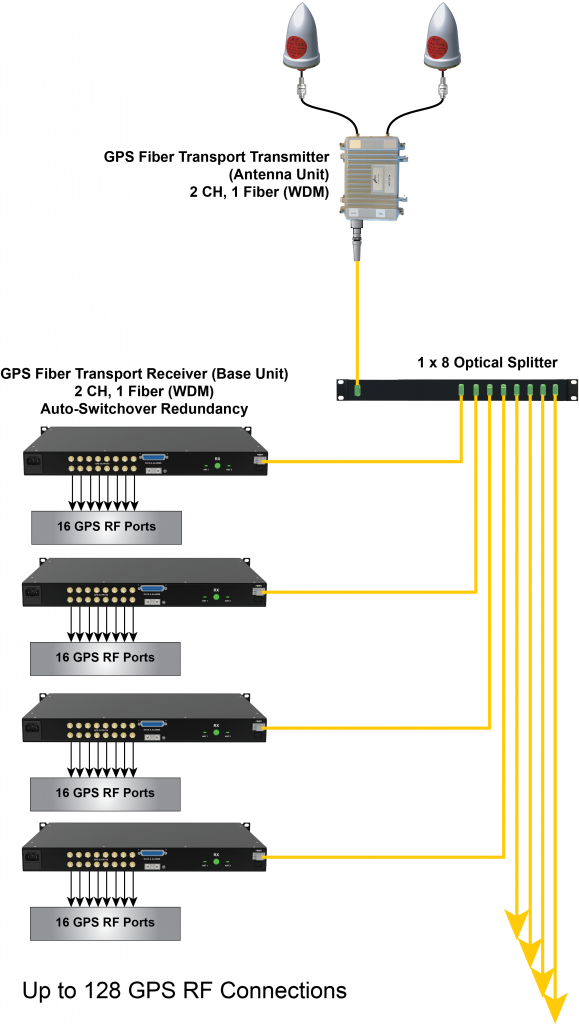

30m から 8km まで対応できる,GPSアンテナからの信号を延長引き込み分配するための光 GPS 信号リンク機器です.RF over Fiber (RFoF) テクノロジーにより,GPS(L1/L2含む)に限らず 20MHz から 3GHz までの信号を光ファイバーで延長することができます. 光変換送信機は NEMA 4 対応の堅牢なケースに収められており,GPSアンテナ近くの屋外にも設置できます.別に屋内設置に適したコンパクトな光送信機も用意されています.光変換送信機には 1 つか 2 つの GPS アンテナを接続でき,2組目の GPS アンテナはアンテナの冗長化のためにも,別系統への送信のためにも利用できます.一本の光ファイバーは光スプリッターにより最大 16 に分配することができ,また一台の受信機には最大 16 の GPS 信号出力がありますから,自由度の高い GPS 信号分配システムを小規模から大規模まで構成できます. 構成の一例を下に示します. 詳細は弊社までお気軽にお問い合わせください.

GPS信号分配システムデータシート

GPS 光ファイバ伝送システム



4G/5G 展開における GPS 信号の配信に最適なソリューション

L1とL2を含む,すべてのGPS信号に対応

  • 屋内設置用 と 屋外設置可能な NEMA 4 対応の光変換送信機
  • 1つのシステムで1つないし2つのアンテナ系を伝送可能
  • 2つのアンテナ系の信号を 1本の光ファイバー(WDM)ないし 2本の光ファイバーで伝送
  • アンテナ冗長化のための自動切り替えスイッチを内蔵可能
  • 光スプリッターによる信号分配 2分配,4分配, 8分配
  • RF分配器による信号分配
  • 高水準な光分配とRF分配機能を内蔵可能として,小規模な用途から大規模な用途まで自由度の高い構成
  • 携帯基地局電源による運用と独立した2台のAC電源による運用が可能
  • 設置が簡単,調整不要
  • -48Vdc電源と100Vac電源を選択可能
