マルチテック LoRa スターターキットの到着前に

マルチテック DeviceHQ に登録して、 Key を入手します

1. マルチテック DeviceHQ に登録します

   マルチテック LoRa スターターキットをお買い上げになったら、品物の到着をお待ちいただく間にマルチテック DeviceHQ への登録してくだい。 登録はセットアップに必要な Key を入手するために必要になります。 ウェブブラウザから次のサイトにアクセスします。

   www.devicehq.com

   すでにアカウントをお持ちでしたら、ログインして ステップ３ にお進みください。


2. まだ DeviceHQ のアカウントをお持ち出ないのであれば、ここでアカウントの登録をお願いいたします。 右下にある Register Account をクリックします。





   お客さまの Email アドレスがユーザー名になります。



   Accept EULA のチェックボックスにチェックします。 EULA は エンドユーザーライセンスアグリーメントです。 私はロボットではありませんのチェックボックスにもチェックして、Create Account ボタンをクリックするとアカウントが作成されます。

   マルチテックからお客さまのアカウントをアクティベートするためのリンクをメールでお送りします（下に文面例）。 このメールが届きましたら、 click here をクリックしてログインしてください。



   Thank you for registering for a DeviceHQ? account.

   To activate your account click here.

   Multi-Tech Systems, Inc.

3. DeviceHQ のダッシュボードの右上隅にあるお客さまの Email アドレスをクリックし、 Account Info を選択します。 Accound ダイアログが表示され、そこに Key の行があります。 その Key をステップ 5 で使いますから記録しておきます。








マルチテック LoRa スターターキットが届いたら

Conduit LoRa ゲートウェイのハードウェアを準備します

1. LTE モデルを購入された場合は、通信業者の SIM カードを実装します(Ethernetで使用する際はSIMカードは不要です)

   前面の MULTITECH の銘板を固定しているネジを付属のドライバで取り外すろ SIM スロットが見えます
   SIM スロットに SIM をコンタクトが下になるように、切り欠きが右になるようにして差し込みます
   銘板を元に戻し、先ほど外したネジで固定します


   LTEのアンテナを本体背面のコネクタに指でねじ込みます


2. LoRa のアンテナと GPS のアンテナを Conduit に実装されている mCard LoRa のコネクタに指でねじ込みます


   LTE, LoRa, GPS アンテナを取り付けた Conduit LoRa ゲートウェイ

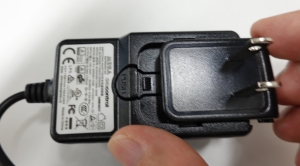

3. 付属の電源アダプタに ACプラグ を取り付け ケーブル先端のDCプラグを Conduit に接続します




4. 電源アダプタを AC 電源に差し込みます

   電源(PWR)、ステータス表示 (STATUS)、リンク状態 (LS LED) が点灯し何度か点滅します
   2分ほどで STATUS LED が点滅を始めます


5. イーサネットケーブルの一端を Conduit の E-NET ポートに、他端をPCのイーサーネットポートに差し込みます




Conduit LoRa ゲートウェイを設定します

キットに含まれる Conduit は、出荷時にすでに付属する mDotボックスに接続するのに必要な情報が書き込まれており、また IBM クラウドに接続するための NodeRed フローもすでに書き込まれています。 これらの設定は、 Conduit をリセットすると消えてしまいますのでご注意願います。

まず PC の IP アドレスを 192.168.2.10 にします。 次いで PCのウェブブラウザから Conduit の AEP にアクセスします。

1. PCのウェブブラウザを開き、Conduit の初期 IP アドレス http://192.168.2.1 にアクセスします

   接続がセキュリティー上安全でないとのウェブページが表示されますが、これは Conduit が自己署名の証明書をつかっているためですので、次の方法で回避してください

   Internet Explorer の場合： 「このサイトの閲覧を続行する (推奨されません)」?をクリックします
   Chrome の場合： 「詳細設定」 そして 「192.168.2.1 にアクセスする（安全ではありません）」 をクリックします
   Firefox の場合： 「Advanced」 そして 「Add Exception...」 「Confirm Security Exception」 をクリックします

   初期値の Username ： admin
   初期値の Password ： admin

   を入力し Login をクリックすると First-Time Setup Wizard が起動します。Next ボタンをクリックします。





2. 表示されるウィザードスクリーンを使い、運用に必要な次の設定を行います

   注意： すべて終わるまで Finish ボタンをクリックしないでください - もしクリックしてしまったら、Administration をクリックし、Initial Setup を選択するともう一度ウィザードを開くことができます

   a. Password 新しいパスワードを設定することを強くおすすめします

   パスワードを変更することをおすすめします。変更しない場合は Skip をクリックします。



   b. 日付と時刻を設定します （日付と時刻はNTPで自動取得させることもできます）


   c. PPP （LTE モデルのみ） の設定を行います。不要な場合は Next ボタンをクリックします。




   d. IP の設定 - eth0

   Direction を WAN に、Mode を DHCP Client に設定します


   e. Access configuration (Ethernet モデルのみ)
   • HTTP Redirect to HTTPS の下にある Via WAN の隣にあるボックス をチェック





3. Finish をクリックして終了します


4. Node-RED が WAN 経由でアクセスできるようにします

   Administration をクリックして、Access Configuration を選択します
   Node-RED の Via WAN にチェックを入れます


   Continue をクリックしてポップアップを閉じ
   Submit をクリックして設定を保存します


5. Conduit が DeviceHQ (Remote Server) に接続できるように、Remote Server を有効にし、Account Key を設定します

   再び Administration をクリックして、 Remote Management を選択します
   Remote Server の下にある Enabled にチェックを入れ、DeviceHQ から入手した Key を Accound Key にペーストします



   Submit をクリックして設定を保存します
   Key についてはステップ3を参照ください


6.



7. Save and Restar をクリックして、Conduit が再び起動するのを 2分ほど待ちます


8. Conduit と PC をそれぞれインターネットにアクセスできるネットワークに接続します

   Coduit からのイーサーネットケーブルを PC から抜いて、インターネットに接続できるネットワークに接続し、PC もインターネットにアクセスできるネットワークに接続します


9. Conduit を DeviceHQ にチェックインさせます

   Conduit の電源を一旦切り、数秒待ってまた電源を投入すると、Conduit は DHCP サーバーから IP アドレスを取得し、インターネットを経由して DeviceHQ にチェックインします （この過程には2分ほどかかりますので、ステップ 9 に行く前に少し待ってください）


10. ブラウザで www.deviceHQ.com に接続します

    DeviceHQ にログインします
    Devices ボタンをクリックして（注：デバイスのチェックボックスではありません）、デバイスのリストを表示します


    デバイスが列挙されます。


    列挙されたデバイス名をクリックするとポップアップウィンドウが開きます。

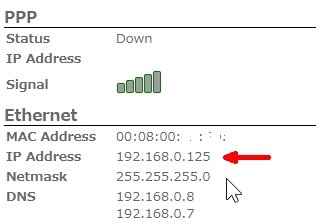

    スクロールダウンすると PPP や Ethernet の項目があります。ここに Conduit がDHCPサーバーから取得した IP アドレスが表示されていますのでメモしておきます。




11. ウェブブラウザを開き、上記 IP アドレスの Conduit にアクセスします

    Conduit のログインが表示されます。




12. MQTT out node を変更して IBM クラウド にMQTT で接続します

    Apps をクリックし、 Manage Apps が表示されたら Launch Node-RED をクリックして Node-RED を起動します。 キットに付属する Conduit にはフローが書き込まれており、それが表示されます。



    Node-REDが起動しますので、 MQTT Quickstart を左ダブルクリックします。



    Edit mqtt out node が開きます。 鉛筆を左クリックします。



    Edit mqtt-broker node が開きますので、Server を a:quickstart:multitech の末尾に testjapan を追加して a:quickstart:multitechtestjapan に変更します。 Update ボタンを左クリックして更新します。



    Edit mqtt out nodeに戻りますので、Server が変更されたことを確認して Done ボタンを左クリックします。



    Deploy を左クリックして、MWTT Quickstart のステータスが connected になることを確認します。




mDot Box を準備し、センサーデータを送信します

ｍDot-Box は各種センサーを備えた、プログラム済みの LoRa エンドデバイスであり、2つのサイトサーベイモードを持っています。 ここでは、LoRa Demo モードで使用し、定期的にセンサーデータを Conduit LoRa ゲートウェイに送信します。

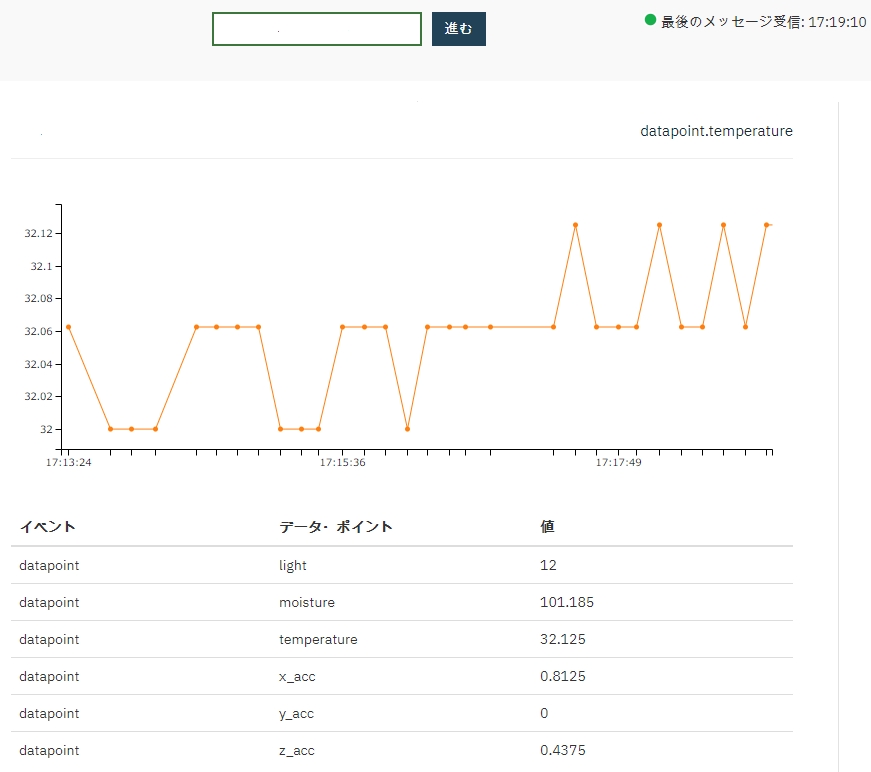

データを IBM クラウド ( Quickstart ) に送信します
