Virtuoso-Pro 光ファイバーによるプロオーディオ延長システム

Virtuoso-Pro プロオーディオ延長システム

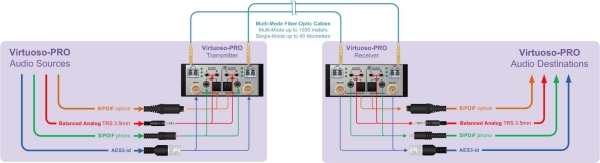

オーディオ信号を1本の光ファイバーで4ch,2本の光ファイバーで8chまで,OM-4マルチモード光ファイバで最大1000m,OS-2シングルモード光ファイバーで80kmまで転送できる光オーディオ信号延長システムです.1モジュールを収納するデスクトップ型ケースと4モジュールまで収容できるラックマウント型ケースを用意しています.


AES3-id (BNC 75Ω),S/PDIF(光),S/PDIF(RCA) とアナログオーディオのインターフェースを備えています.
送信機2台,受信機2台と送信受信各1台を持つモジュールがあり,それぞれに平衡アナログオーディオと不平衡アナログオーディオのモデルが用意されています.

下図左から送信機,受信機,送受信機のコネクタの配置を示します.上段が平衡オーディオ,下段が不平衡オーディオのモデルです.アナログオーディオの入出力には3極の3.5mmジャックを使います.




Virtuoso-Pro 送信機




8チャンネルを収容
- AES3 - id (BNC) - 2
- S/PDIF (TOSLINK) - 2
- S/PDIF (RCA) - 2
- アナログ (TRS, 3.5mm) - 2x平衡 または 4x不平衡
シングルモードファイバで40kmまで延長可能
マルチモードファイバで1kmまで延長可能
サンプリングレート 32 - 192 kHz
Thinklogical VX と HDX ルータに互換
Max 6 dBu (不平衡) 12 dBu (平衡)
Virtuoso-Pro 受信機




8チャンネルを収容
- AES3 - id (BNC) - 2
- S/PDIF (TOSLINK) - 2
- S/PDIF (RCA) - 2
- アナログ (TRS, 3.5mm) - 2x平衡 または 4x不平衡
シングルモードファイバで40kmまで延長可能
マルチモードファイバで1kmまで延長可能
サンプリングレート 32 - 192 kHz
Thinklogical VX と HDX ルータに互換
Max 6 dBu (不平衡) 12 dBu (平衡)

Modular Chassis 2

Virtuoso-PROを2台ないしはVirtuoso-PROとビデオ光伝送モジュールを実装できる2スロットシャーシ



AC100/200V電源内蔵


Modular Chassis 4

Virtuoso-PROを4台ないしはVirtuoso-PROとビデオ光伝送モジュールを合計4台まで実装できる4スロットシャーシ



AC100/200V電源内蔵
